VISÃO GERAL:

O FF17 é um equipamento avançado para perfilagem ótica em poços artesianos, operando em profundidades a partir de 300 metros, com compatibilidade para diâmetros de 4 a 12 polegadas.

Principais Características:

Transmissão Full-Duplex: Garantia de imagens HD em tempo real, mesmo em condições adversas.
Durabilidade: Cabo reforçado com Kevlar, proporcionando maior resistência e confiabilidade.
Gravação e Armazenamento: SSD para backups rápidos. Exporta vídeos em MP4, garantindo compatibilidade universal.
Visualização HD: Duas câmeras 1080p (frontal estática + lateral com rotação 360°), iluminação LED de alta intensidade para capturas detalhadas.
Monitoramento Avançado: Tela LCD de 18,5” com contraste de 10.000.000:1, brilho de 200 cd/m² e medidor de profundidade OSD em tempo real.
Mobilidade: Guincho elétrico portátil e haste telescópica ajustável para adaptação em diferentes cenários de operação.

Com alta precisão, desempenho e mobilidade, o FF17 é uma solução robusta e eficiente para análise detalhada da estrutura interna de poços.

Detalhes técnicos:

Especificações Técnicas - Equipamento de Perfilagem Ótica FF17

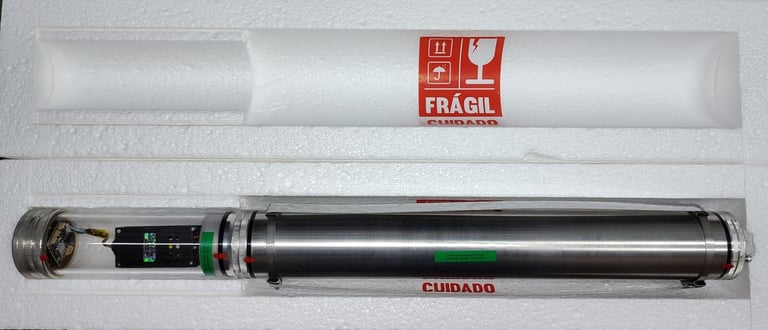

Diâmetro da sonda: 3” (7,62 cm)
Capacidade de operação: Para poços de 4 a 12” de diâmetro
Material da sonda: Alumínio de liga naval, garantindo alta resistência e durabilidade
Classificação de pressão: Testada e à prova d'água a partir de 500 psi (300 m)
Cabo: Disponível em versões de 300 m e 400 m, reforçado com Kevlar para maior resistência

Sistema Óptico e de Transmissão

Transmissão de vídeo: Tecnologia full-duplex de condutor único
Câmeras: 2 módulos HD 1080p, com câmera lateral de 360° de visualização
Iluminação: LEDs de alta intensidade, longa vida útil, para imagens nítidas
Gravador: SSD de 400 GB, resistente a impactos, para armazenamento seguro
Formato de vídeo: Exportação em MP4 para compatibilidade universal
Temperatura operacional: 0° a 25°C (para poços não termais)

Monitoramento e Controle

Contador de profundidade: Exibição OSD em tempo real diretamente na tela
Monitor: LCD colorido de 18,5”, alta definição e contraste otimizado

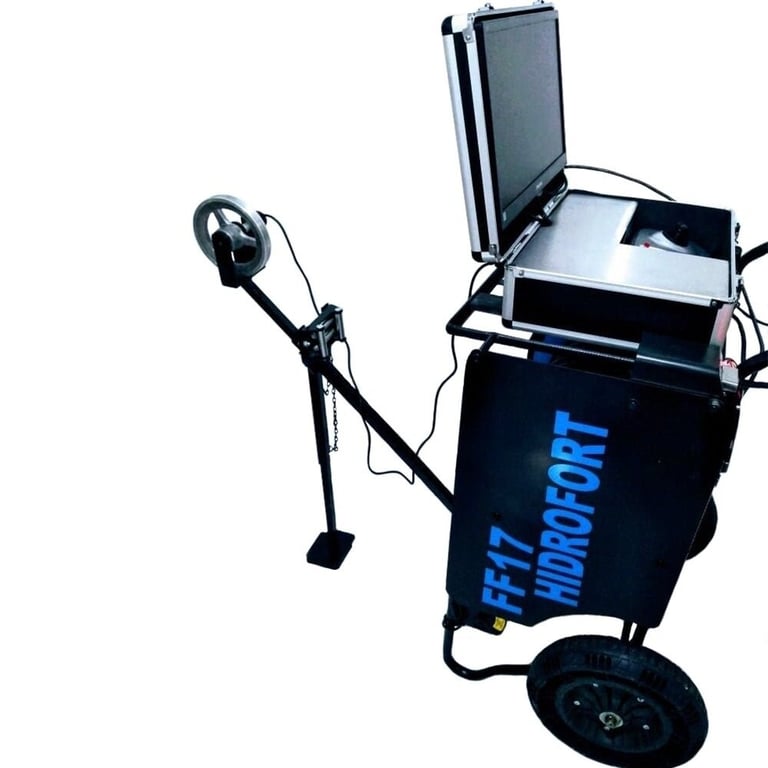

Guincho e carretel:
- Velocidade variável com alimentação elétrica 110/220V ou 12VDC
- Montado em carrinho portátil de duas rodas, com haste extensível para fácil manuseio

Alimentação

Fonte de alimentação: Bateria estacionária portátil de 12VDC e carregador
Observação: Bateria e carregador não inclusos

PERGUNTAS FREQUENTES:

Qual é o diâmetro do poço artesiano que o equipamento pode visualizar?

Para operações de 4" polegadas a 12" polegadas de diâmetro.

*para aplicações fora desta faixa, nos contatar para desenvolvimento

Qual é a profundidade máxima que o equipamento pode operar?

Este modelo FF17 possui uma gama de operação a depender da versão escolhida para perfilar de 300 metros a 400 metros de profundidade.

*Fabricamos equipamentos para até 1.800 metros, para tais especificações entrar em contato para solicitar informações

Qual a importância de um contador de profundidade na tela em tempo real?

A exibição em tela da profundidade em tempo real é um elemento crucial para a realização da perfilagem ótica. A ausência dessa informação na tela pode levar à perda de detalhes importantes, como localizar com precisão uma possível ruptura no revestimento do poço. Para prevenir tais situações, a maioria dos nossos sistemas de perfilagem ótica está equipada com codificadores digitais de alta precisão. Esses dispositivos asseguram que você tenha um conhecimento preciso e contínuo sobre a profundidade da sua câmera durante todo o processo de perfilagem, otimizando a coleta de dados e a segurança da operação.

Preciso de uma câmera de visão lateral 360°?

Para obter uma visão clara e detalhada da lateral do poço, você precisará de uma câmera de visão lateral dedicada! Nossos equipamentos FF17 e o FF19 vêm equipados com visão lateral de 360 graus e câmeras de visão inferior dedicadas para garantir que nada passe despercebido.

Quanto cabo eu preciso?

A recomendação é equipar seu sistema com uma quantidade de cabo superior àquela que você acredita ser necessária inicialmente. Considerando que nossos equipamentos estarão em serviços por muitos anos e a demanda por profundidades maiores está em constante crescimento, é prudente estar preparado. Além disso, a troca periódica dos conectores dos cabos faz parte da manutenção regular, implicando na eventual remoção dos cabos. Portanto, contar com cabos extras é uma estratégia eficaz para assegurar a longevidade e eficiência do seu sistema, além de oferecer maior tranquilidade quanto à manutenção futura.

Que tipo de manutenção o equipamento de perfilagem exige?

Todos os sistemas de câmeras, com o tempo, podem necessitar de manutenção no conector do cabo, que é o ponto onde o cabo se une fisicamente à câmera. As conexões internas do conector podem se desgastar e eventualmente se soltar, levando a interferências ou até à perda total do sinal de vídeo. Para facilitar e acelerar o processo de reparo, disponibilizamos kits de reparo de conectores de cabos, adequados tanto para sistemas portáteis quanto para aqueles instalados em veículos de grande porte, podendo este serem reparados no local.

Recomendamos o uso do acessório de proteção do cabo para assegurar que o conector da câmera fique protegido no fundo do poço, minimizando o risco de danos. Em caso de danos ao seu sistema de câmera, oferecemos um serviço completo de reparos na nossa sede localizada em Avaré, São Paulo, garantindo a restauração eficiente e a longevidade do seu equipamento.
